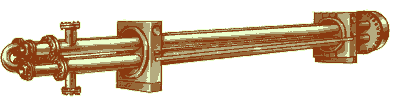

Теплообменники типа "труба в трубе" разборные:
однопоточные, многопоточные и компоновки из них.
Предназначены для теплообмена между технологическими
средами с температурой от минус 60 ╟С до плюс 600 ╟С в химической,
нефтехимической, нефтеперерабатывающей, газовой и других отраслях
промышленности, кроме атомной. Аппараты могут эксплуатироваться
в районах с сейсмичностью до 6 баллов включительно.
Технические характеристики:
|
|
|
Многопоточные теплообменники АТК 24.202.06-90 |
| Диаметр труб, мм: |
|
| по трубному (кожуховому) пространству |
89, 108 |
по кольцевому пространству
|
38, 48, 57 |
| Длина теплообменных труб, м |
3,0; 4,5; 6,0; 9,0 |
| Температура среды, ╟С: |
|
|
по трубному пространству
|
от минус 30 до плюс 450 |
| по кольцевому пространству |
от минус 60 до плюс 550 |
| Сочетание условных давлений
внутри и снаружи теплообменных труб, Рв/Рц. МПа |
1,6/1,6; 1,6/4,0; 4,0/1,6;4,0/4,0 |
| Поверхность теплообмена,
м2 |
3,9-93 |
| Материальное исполнение |
углеродистая сталь, нержавеющая сталь |
|
|
|
|
|
|
|
Однопоточные теплообменники АТК 24.202.07-90 |
| Диаметр труб, мм: |
|
| по трубному (кожуховому) пространству |
57, 76, 89, 108 |
по кольцевому пространству
|
25, 38, 48, 57 |
| Длина теплообменных труб, м |
1,5; 3,0; 4,5; 6,0 |
| Температура среды, ╟С: |
|
|
по трубному пространству
|
от минус 30 до плюс 600 |
| по кольцевому пространству |
от минус 60 до плюс 600 |
| Сочетание условных давлений
внутри и снаружи теплообменных труб, Рв/Рц. МПа |
6,3/1,6; 6,3/4,0;10,0/1,6; 10,0/4,0;10,0/6,3;
16,0/10,0 |
| Поверхность теплообмена,
м2 |
0,55-4,6 |
| Материальное исполнение |
углеродистая сталь, нержавеющая сталь |
|
|
|
|
