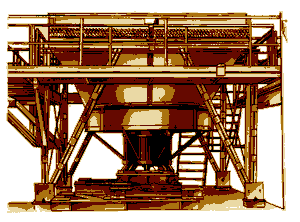

Аппарат воздушного охлаждения АВГ-В
Предназначен для охлаждения вязких (с вязкостью на
выходе до 2 х 10-6 м2/с) продуктов нефтеперерабатывающей, нефтехимической
и смежных отраслей промышленности. Вид климатического исполнения
аппаратов У и УХЛ по ГОСТ 15150-69. Аппарат предназначен для установки
в районах с сейсмичностью 7 и 9 баллов (СНиП 11-7-81) и скоростным
напором ветра по IV и V географическому району (СНиП 2.01.07-85).
Технические характеристики:
|
|
| Количество теплообменных секций |
3
|
| Коэффициент оребрения труб |
7; 8
|
| Поверхность теплообмена , м2 |
890-3590
|
| Условное давление, МПа (кгс/см2) |
0,6 (6); 1,6 (16); 2,5 (25); 4,0 (40); 6,4
(64)
|
| Температура продукта, К (╟С) |
233 до 573 (-40 до+300)
|
| Количество рядов труб в секции |
4; 6; 8
|
| Число ходов по трубам |
от 1 до 8
|
| Длина труб в секции,
м |
4; 8
|
| Материальное исполнение
секций |
Б1; Б3
|
| Диаметр колеса вентилятора,
мм |
2800
|
| Потребляемая мощность,
кВт |
22; 30
|
| Серия электродвигателя |
тихоходный
|
| Количество приводов: |
|
| для 4м |
1
|
| для 8м |
2
|
| Масса аппарата не более,
кг |
32000
|
| Габариты, мм: |
|
| для 4м |
4530х4700х4300
|
| для 8м |
4530х8700х4300
|
|
|
|
|
