FM - УКВ передатчик

Сразу хочу сказать, что все это только для ознакомления, обучения и т.д. и т.п. Как известно, чтобы работать в вещательном диапазоне нужна лицензия. Хотя я где-то слышал, что передатчики, мощностью вплоть до 1Вт, по закону детская игрушка. Так что думайте сами.

Кликните по схеме чтобы увеличить

Мощность передатчика на схеме 1Вт (может чуть больше или меньше).

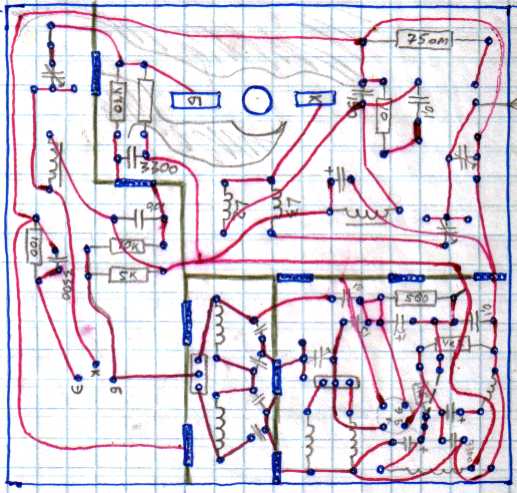

Конструкция выполнена на плате из стеклотекстолита, и помещена в корпус от СК-М-24-2. При этом для входа звука, и выхода ВЧ сигнала используются разъемы, установленные на нем. Все три каскада и двойной ПИ контур разделены экранами, установленными вертикально на плате.

Кликните по схеме чтобы увеличить

Если не нашлось подстроечников на 5/75 пикушек, то можно взять обычные, тогда количество витков L1 будет равно шести.
Если нужно перестроит с FM на УКВ (или наоборот), то настраивается только задающий генератор (L1,С). Остальные каскады - без изменений.
Схема рабочая (проверено), но немного капризная, то она не работает без двойного ПИ контура, то нехочет работать с ним.
Так что придется немного поэкспериментировать.
