Основные технические характеристики:
Диапазон частот, МГц - 65,8-73,0(88-108)
Номинальное напряжение питания, В - 4,5
Потребляемый ток, мА - 8
Чувствительность, мкВ - 6
Коэффициент гармоник на частоте 1 кГц - 0,7
Отношение шум/сигнал, дБ - 50
Полоса захвата АПЧ, кГц ± 300
Полоса воспроизводимых частот, кГц - 10
Выходное напряжение ЗЧ на нагрузке 22к, мВ - 70
Аналоги КС1066ХА1 - TDA7000, К174ХА42А

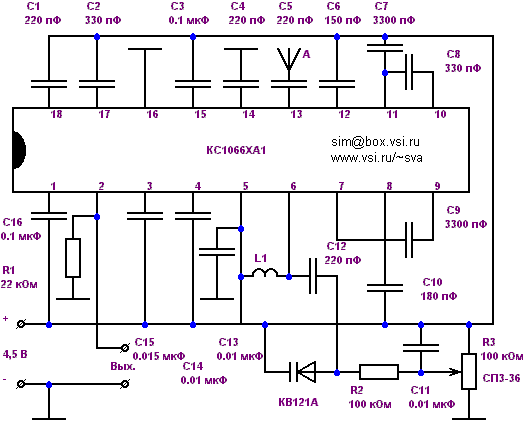

Электронное устройство на базе варикапа KB121А позволяет перекрыть отечественный
(65,8-73,0МГц) или зарубежный (88,0 - 108,0 МГц) УКВ диапазоны. Выход приемника
хорошо согласуется с любым усилителем низкой частоты с входным сопротивлением не
менее 22 КОм (усилители на м/с К174УН7, К174УН14 и т.д.). При напряжении питания
усилителя выше 4,5 вольт, питание на УКВ приемник подавать через параметрический
стабилизатор. К выходу радиоприемника можно подключить стереодекодер и таким
образом получить возможность принимать стереопередачи.

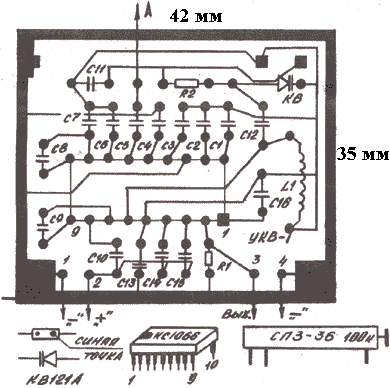

Настройка приемника заключается в установке границ диапазона (65,8-73МГц путем
сближения или растягивания витков катушки L1 (содержит 6-8 витков провода
ПЭЛ 0,41мм,намотанных на оправке диаметром 3,5мм с шагом 1мм или 3-4 витка для
диапазона 88,0-108,0МГц). Антенной может служить телескопический штырь или
небольшой отрезок монтажного провода длиной не менее 0,5м.
|
