Усилитель мощности пиратской радиостанции

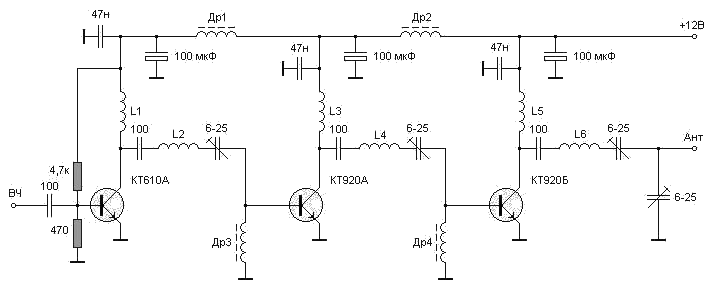

Эта схема усилителя мощности пиратской радиостанции используется мной уже более 5 лет, и за этот срок она зарекомендовала себя как надежная и хорошо работающая, а также она очень проста в изготовлении. Выходная мощность этого усилителя мощности около 3 Вт на частоте 100 мГц. Все каскады усилителя собраны почти по одной и той же схеме.
Сигнал с выхода возбудителя поступает через разделительный конденсатор на базу первого каскада усилителя, (транзистор КТ610А). Первый каскад усилителя работает в классе А. Это сделано для того, чтобы повысить чувствительность усилителя мощности, поскольку именно в классе А транзистор имеет наибольший коэффициент усиления. Далее сигнал с коллектора первого транзистора идет через согласующий контур на базу второго транзистора КТ920А.
Второй каскад работает в классе С, потому как сигнала с транзистора КТ610А уже достаточно, чтобы раскачать транзистор КТ920А.
Далее сигнал также проходит через контур на базу транзистора КТ920Б. Он тоже работает в классе С, что повышает КПД выходного каскада усилителя. Сигнал с коллектора КТ920Б через согласующий контур уже поступает в антенну. Все контуры усилителя настраиваются в резонанс подстроечными конденсаторами по индикатору напряженности поля.
Теперь немного о деталях:
Все дроссели усилителя стандартные, индуктивностью 10 мкГн. Катушки L1,L3,L5 – бескаркасные, намотаны на оправке, диаметром 8 мм посеребренным проводом, диаметром 1 мм. Они содержат по 3 витка, намотанных с шагом 1 мм. Катушки L2,L4,L6 – также бескаркасные, на оправке 8 мм, содержат по 5 витков провода, диаметром 0,8 мм.
Вся схема питается от источника стабилизированного напряжения 12В и током 3А.

D.J. Alex

Источник Real Radio

От себя:

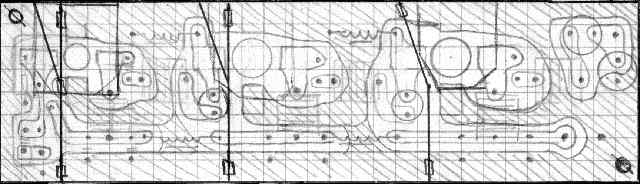

Мой вариант печатной платы усилителя

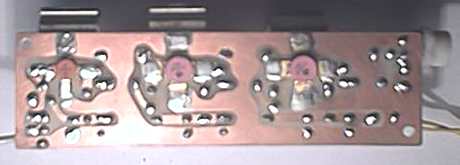

Фото усилителя со стороны печатки

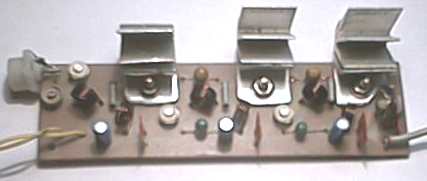

Фото усилителя со стороны деталей
