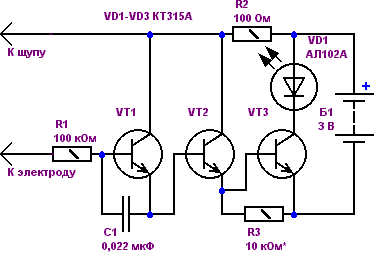

Для облегчения поиска нужного провода в многожильном кабеле или для прозвонки
различных цепей можно воспользоваться индикатором, схема которого приведена на рисунке.
Он представляет собойустройство, выполненное на трех транзисторах. Принцип работы
индикатора основан на том, что при замыкании плюсового вывода источника питания
с базой транзистора VT1 (через отыскиваемый провод, тело человека и резистор R1)
все транзисторы открываются и загорается светодиод VD1. В исходном режиме устройство
практически не потребляет энергии, так как сопротивление подключенной параллельно
источнику питания цепи VT1, VD1 в закрытом состоянии составляет 0,5...1 Мом.
Потребляемый ток в режиме индикации не превышает 6 мА.
Индикатор можно выполнить в виде небольшой плоской коробки. Ее прикрепляют к руке
с помощью ремешка (как наручные часы), с металлическим электродом, прижимаемым к
руке (электрод соединен с резистором R1).
|
