Я собирал много блоков питания (и с защитой, и без), но мне кажется, что для
питания большинства самоделок лучше всего подойдет самый примитивный БП,

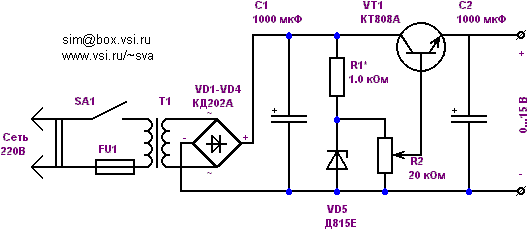

схема которого изображена на рис.1.
Рис.1
Чем он хорош? Да своей простотой. Ведь проще в случае чего заменить один транзистор,
а не искать неисправность в навороченой схеме с защитой. Собрать этот блок питания
можно за несколько минут, в нем не используется печатная плата, все выполняется
навесным монтажом. А о его минусах мы скромно промолчим :).
Трансформатор нужен с переменным напряжением на вторичной обмотке 17...20 В.
Конденсаторы C1 и C2 надо брать чем больше по номиналу, тем лучше. Например, у меня
C2 на 22000мкФ.
Диоды VD1-VD4 выбираются по максимальному току и напряжению. Транзистор - по
максимальной мощности, току и напряжению. ВАЖНО! Радиатор для транзистора должен
быть чем больше, тем лучше.
От стабилитрона зависит максимальное напряжение на выходе БП.
Чтобы уменьшит уровень пульсаций, надо (вместе с большой емкостью
конденсаторов) поставить на выходе дроссели.
|
