Отсюда возникла мысль заменить ВЧ модуль на своем тюнере на модуль с ФМ радио. Мой тюнер LifeView FlyVideo3000 на чипе SAA7134HL, в нем стоит ВЧ блок TCL2002MB-3 по данным сайта hibeholder.narod.ru - TCL2002MB-3 это TCL MK2 без FM а модуль FM1256 (с горелого тюнера) - TCL MK2 с FM. То есть тоже самое только с радио. Эти мои мысли подтвердил участник форума pctuner.ru Rumlin (за что ему огромное спасибо, а так же за помощь в настройке проги FLY200TV). Так как у ВЧ модуля много ножек, то выпаивать его удобно с помощью приспособления «отсос для припоя»
Далее впаял модуль в свой тюнер
Пришлось немного поработать дрелью и напильником, чтобы в планке крепления проделать отверстие для еще одного гнезда.

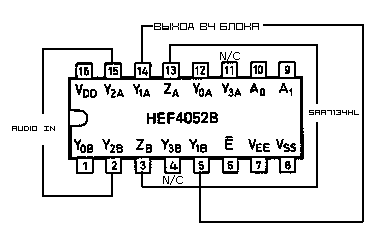

Собрал. Включил. Работает. Выбрал в настройках FLY200TV соответствующую модель ВЧ модуля. Но не было звука в режиме ФМ. Чтобы понять что проблема не в ВЧ блоке, подсоединился с помощью зажимов «крокодил» прямо к выходам модуля и подал на микрофонный вход звуковой карты. Звук был. Проследил дорожки от модуля, они вели к микросхеме HEF4052BT – это 4х канальный аналоговый мультиплексор, на него подаются сигналы с ВЧ блока и линейного входа тюнера, а уже с него звук идет на чип SAA7134HL. Вот схема соединений в моем случае.
Эта микросхема упраляется через GPIO SAA713*. Чтобы появился звук в файле SAA713x.cfg (он лежит в папке с FLY200TV) выставляем такие значения: ;// TV Mode Input1.VideoPin=1 Input1.AudioLine=2 Input1.GPIOMask=0xE000 Input1.GPIOValue=0x0000 Input1.GPIOValueSIF=0x8000 ;// FM Mode Input4.VideoPin=1 Input4.AudioLine=2 Input4.GPIOMask=0xE000 Input4.GPIOValue=0x2000 Всё. Теперь мой тюнер ловит радио. |
||||||||||
