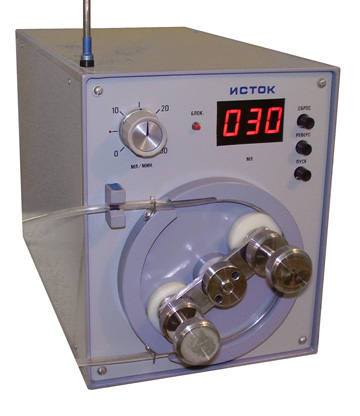

Насос представляет собой прямоугольный корпус, изготовленный из алюминиевого сплава, на передней панели которого  расположен  цилиндрический барабан и ротор с двумя роликами. Зазор между  роликами  и  барабаном  регулируется  эксцентриками,  фиксируемыми в нужном положении стопорными гайками. Держатели на внешней поверхности барабана предназначены для фиксации трубопровода. Слева от барабана находятся инфракрасный датчик наличия пузырьков воздуха в трубопроводе. Вверху - цифровой индикатор объема "МЛ" - для указания объема прокаченной крови, ручка регулятора скорости прокачивания "МЛ/МИН", сервисный переключатель "БЛОК", кнопки управления режимами насоса. На верхней крышке устанавливается держатель пластикового контейнера для обрабатываемой крови (если он входит в комплектацию). На задней стенке находится выключатель питания и разъем шнура питания.

Для   транспортировки   крови  в  аппарате  используются  трубопроводы  от стандартных одноразовых систем для взятия и переливания крови. Конструкция  насоса  (отказ  от  применения пружинных  элементов и стабильность  заданного зазора между барабаном и роликами) работать  с  ПВХ трубопроводами  малой эластичности  для  одноразовых систем для взятия и переливания крови, исключив при этом  травмирование форменных элементов крови, т.е. значительно снизив гемолиз даже во  время  таких  длительных процедур, как гемосорбция, магнитная обработка крови, плазмофорез и т.п.

Схема  управления  насосом обеспечивает немедленную остановку в случае проникновения   воздуха   в  трубопроводы (нарушения герметичности трубопровода, опорожнение пластикового пакета при окончании процедуры возврата обработанной крови),  что    исключает  возможность воздушной  эмболии  в  процессе процедуры ( в базовой комплектации функция заблокирована программой). Эту функцию (если задействована) можно временно отключить и и пустить насос принудительно во время первоначального заполнения трубопроводов переводом переключателя (кнопки) "БЛОК"  в верхнее положение.

Для управления насосом предназначены следующие органы управления:

• кнопка "ПУСК" - для включения и выключения привода насоса

• кнопка "РЕВЕРС" - для изменения направления вращения ротора (при ее нажатии ротор вращается по часовой стрелке)

• кнопка "СБРОС" - для обнуления показаний индикатора объема

• переключатель "БЛОК" - для пуска насоса с кратковременной блокировкой ИК-датчика воздуха на начальной стадии работы - заполнение системы физраствором с антикоагулянтом и забор крови (подтверждается предупредительным звуковым сигналом)

• ручка производительности "МЛ/МИН" - для установки скорости перекачивания и быстрой остановки насоса.

Технические данные

• габаритные размеры аппарата - 150х190х260 мм

• диапазон оперативной регулировки производительности насоса - 10-60 мл/мин

• номинальный внутренний диаметр трубопроводов системы - 3 мм, толщина стенки 0,5мм

• материал трубопроводов – ПВХ

• питание аппарата - 50 Гц, 220 В±10%

• максимальная потребляемая мощность - 15 вт (5 вт в режиме ожидания)

• масса 3,5 кг
